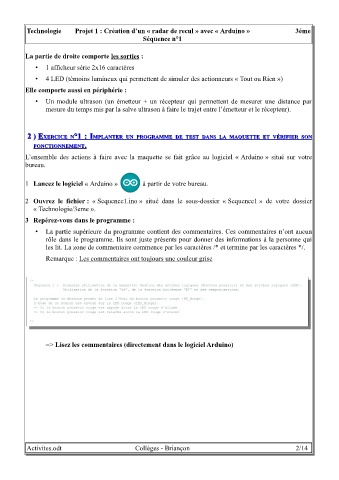

Technologie Projet 1 : Création d’un « radar de recul » avec « Arduino » 3éme
Séquence n°1

La partie de droite comporte les sorties :
• 1 afficheur série 2x16 caractères
• 4 LED (témoins lumineux qui permettent de simuler des actionneurs « Tout ou Rien »)

Elle comporte aussi en périphérie :
• Un module ultrason (un émetteur + un récepteur qui permettent de mesurer une distance par
mesure du temps mis par la salve ultrason à faire le trajet entre l’émetteur et le récepteur).

2 ) EXERCICE °1 : IMPLANTER UN PROGRAMME DE TEST DANS LA MAQUETTE ET VÉRIFIER SON
2 ) EXERCICE N N°1 : IMPLANTER UN PROGRAMME DE TEST DANS LA MAQUETTE ET VÉRIFIER SON
FONCTIONNEMENT.
FONCTIONNEMENT.
L’ensemble des actions à faire avec la maquette se fait grâce au logiciel « Arduino » situé sur votre
bureau.

1 Lancez le logiciel « Arduino » à partir de votre bureau.

2 Ouvrez le fichier : « Sequence1.ino » situé dans le sous-dossier « Sequence1 » de votre dossier
« Technologie/3eme ».
3 Repérez-vous dans le programme :

• La partie supérieure du programme contient des commentaires. Ces commentaires n’ont aucun
rôle dans le programme. Ils sont juste présents pour donner des informations à la personne qui
les lit. La zone de commentaire commence par les caractères /* et termine par les caractères */.

Remarque : Les commentaires ont toujours une couleur grise

=> Lisez les commentaires (directement dans le logiciel Arduino)

Activites.odt Collèges - Briançon 2/14
