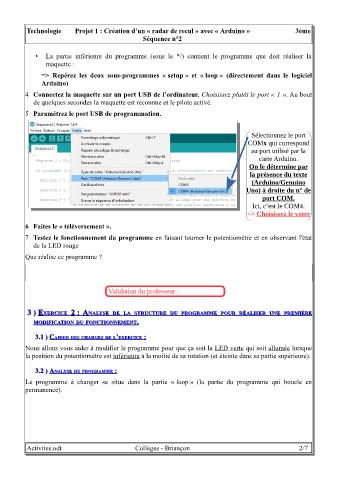

P. 27
Technologie Projet 1 : Création d’un « radar de recul » avec « Arduino » 3éme
Séquence n°2
• La partie inférieure du programme (sous le */) contient le programme que doit réaliser la
maquette :
=> Repérez les deux sous-programmes « setup » et « loop » (directement dans le logiciel
Arduino)
4 Connectez la maquette sur un port USB de l’ordinateur. Choisissez plutôt le port « 1 ». Au bout
de quelques secondes la maquette est reconnue et le pilote activé.
5 Paramétrez le port USB de programmation.
Sélectionnez le port
COMx qui correspond
au port utilisé par la
carte Arduino.
On le détermine par
la présence du texte
(Arduino/Genuino
Uno) à droite du n° de
port COM.
Ici, c’est le COM4.
=> Choisissez le votre
6 Faites le « téléversement ».
7 Testez le fonctionnement du programme en faisant tourner le potentiomètre et en observant l'état
de la LED rouge
Que réalise ce programme ?
Validation du professeur :
3 ) EXERCICE : ANALYSE DE LA STRUCTURE DU PROGRAMME POUR RÉALISER UNE PREMIÈRE
3 ) EXERCICE 2 2 : ANALYSE DE LA STRUCTURE DU PROGRAMME POUR RÉALISER UNE PREMIÈRE
MODIFICATION DU FONCTIONNEMENT.
MODIFICATION DU FONCTIONNEMENT.
3.1 ) CAHIER DES CHARGES DE L’EXERCICE : :
3.1 ) CAHIER DES CHARGES DE L’EXERCICE
Nous allons vous aider à modifier le programme pour que ça soit la LED verte qui soit allumée lorsque
la position du potentiomètre est inférieure à la moitié de sa rotation (et éteinte dans sa partie supérieure).
3.2 ) ANALYSE DU PROGRAMME : :
3.2 ) ANALYSE DU PROGRAMME
Le programme à changer se situe dans la partie « loop » (la partie du programme qui boucle en
permanence).
Activites.odt Collèges - Briançon 2/7
