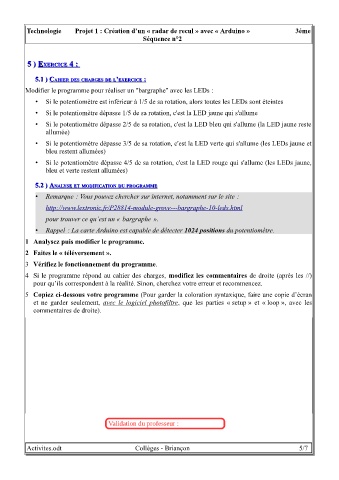

Technologie Projet 1 : Création d’un « radar de recul » avec « Arduino » 3éme
Séquence n°2

5 ) EXERCICE 4
5 ) EXERCICE 4 : :
5.1 ) CAHIER DES CHARGES DE L’EXERCICE
5.1 ) CAHIER DES CHARGES DE L’EXERCICE : :
Modifier le programme pour réaliser un "bargraphe" avec les LEDs :
• Si le potentiomètre est inférieur à 1/5 de sa rotation, alors toutes les LEDs sont éteintes

• Si le potentiomètre dépasse 1/5 de sa rotation, c'est la LED jaune qui s'allume
• Si le potentiomètre dépasse 2/5 de sa rotation, c'est la LED bleu qui s'allume (la LED jaune reste
allumée)
• Si le potentiomètre dépasse 3/5 de sa rotation, c'est la LED verte qui s'allume (les LEDs jaune et
bleu restent allumées)

• Si le potentiomètre dépasse 4/5 de sa rotation, c'est la LED rouge qui s'allume (les LEDs jaune,
bleu et verte restent allumées)

5.2 ) ANALYSE ET MODIFICATION DU PROGRAMME
5.2 ) ANALYSE ET MODIFICATION DU PROGRAMME
• Remarque : Vous pouvez chercher sur internet, notamment sur le site :

http://www.lextronic.fr/P28814-module-grove---bargraphe-10-leds.html
pour trouver ce qu’est un « bargraphe ».

• Rappel : La carte Arduino est capable de détecter 1024 positions du potentiomètre.
1 Analysez puis modifier le programme.

2 Faites le « téléversement ».
3 Vérifiez le fonctionnement du programme.

4 Si le programme répond au cahier des charges, modifiez les commentaires de droite (après les //)
pour qu’ils correspondent à la réalité. Sinon, cherchez votre erreur et recommencez.

5 Copiez ci-dessous votre programme (Pour garder la coloration syntaxique, faire une copie d’écran
et ne garder seulement, avec le logiciel photofiltre, que les parties « setup » et « loop », avec les
commentaires de droite).

Validation du professeur :
